La válvula de mariposa triple excentricidad es liviana, rentable y de bajo torque. Este producto de válvula se compone de cuerpo de válvula, disco, vástago y anillo de sello. Ofrece varias opciones de actuación que incluyen eléctrica, manual, neumática, etc. Tiene amplias aplicaciones como generación de energía, petróleo y productos químicos, refinería y tratamiento de agua.

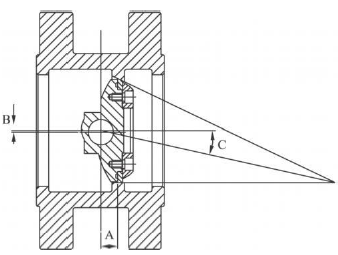

El diseño sin fricción de triple desplazamiento se logra en tres etapas. Este dibujo muestra que el primer punto de compensación "A" está entre la línea central del eje y el plano de sellado del disco, lo que permite una mayor fuerza de sellado entre el disco y el asiento.

Dibujo de mariposa triple offset El segundo punto de compensación "B" está entre el eje de rotación del eje del vástago y el centro del orificio, eliminando el contacto entre el mar y el anillo de sello durante la mayor parte del recorrido del disco.

El tercer punto de compensación "C" es una compensación angular de la superficie de asiento cónica para eliminar la fricción durante el cierre y la apertura del disco.

Este diseño de última generación garantiza cero fugas, cierre y apertura inmediatos y cierre sin fricción, reemplazando así las válvulas tradicionales de compuerta, globo y bola.

En comparación con la válvula de mariposa concéntrica, la innovación y el desarrollo de nuestra válvula de mariposa de triple compensación resuelve el problema de la vida útil corta debido al desgaste del sellado, el gran par de torsión y el rendimiento ineficiente. En comparación con la válvula de mariposa de doble excentricidad, nuestra válvula de mariposa de triple compensación mejora el sellado mediante la separación completa del disco del sello. dibujo y cálculo de la válvula de mariposa.

Para lograr un sellado bidireccional completo, optimizamos los parámetros de triple compensación a través del análisis de escritorio y la precisión. Esto mejora la dureza del cuerpo, el disco y el eje, reduce la deformación del resorte, aumenta la interferencia del asiento, mejora la resistencia del anillo del asiento y aumenta la tolerancia de dimensión. Esta válvula de mariposa con asiento metálico de triple compensación es reconocida como un producto impulsado por soluciones para las aplicaciones más difíciles.

Si tiene más preguntas, conéctese libremente a través de sales@jhflow.com y envíe los mensajes.
