Existen varios criterios para evaluar la calidad de las válvulas de las centrales eléctricas: fiabilidad de sellado, capacidad de respuesta a la acción, resistencia, rigidez y vida útil, etc. Considerando las válvulas de las centrales eléctricas como la unidad básica en todo el sistema de equipos térmicos, también existen requisitos Acoplamiento sólido control de vibraciones y vibraciones.

Los siguientes son cuatro requisitos de diseño críticos en aplicaciones de válvulas de centrales eléctricas.

1. Vibración de la válvula de la central eléctrica:

Las variaciones en la apertura de la válvula, el rendimiento dinámico deficiente del actuador y las fugas del cuerpo de la válvula son causas de vibración. La vibración daña poco a la válvula en sí, pero tiene un gran impacto en toda la unidad, que se manifiesta en una oscilación de baja frecuencia. . La oscilación de baja frecuencia de la unidad se divide en dos tipos: una es la oscilación de la película de aceite, que es producida por la película de aceite que soporta el rodamiento durante la operación de aceleración o sin carga de la unidad; la otra es la oscilación de vapor , que es más complicado que la oscilación de la película de aceite. La vibración bajo la acción de la fuerza de excitación a menudo ocurre cuando la unidad está cargada.

Los cambios en la apertura de las válvulas y las fugas son razones importantes para la oscilación del vapor. Hay datos que muestran que se han producido choques por oscilación del vapor en los Estados Unidos y Alemania, y que también se han producido choques de turbinas de vapor de 50mw y 200mw en mi país. registros de datos de tiempo en ese momento, no se puede determinar la causa de la falla, pero se sospecha que está relacionada con dos oscilaciones de baja frecuencia. relacionadas Se puede ver que es muy importante eliminar y reducir la oscilación del vapor, que depende del estudio sistemático de los cambios de apertura de la válvula y de la fuerza de excitación generada por la fuga Al diseñar razonablemente la carrera de apertura y cierre de la válvula, se puede reducir la posibilidad de oscilación del vapor.

2. El sistema de control de las válvulas de las centrales eléctricas:

La falla del sistema de control de la válvula de vapor principal y la válvula de vapor de recalentamiento es uno de los cinco accidentes mayores de las turbinas de vapor, que se manifiestan principalmente en la apertura de la válvula y el diseño, incluyendo la falla del mecanismo de transmisión, el avance y el retraso. de la carrera, que afectan la fuerza y vibración de la válvula. El control de apertura de la válvula afecta directamente las condiciones de trabajo de la turbina de vapor, por lo que es muy valorado y se ha convertido en uno de los temas centrales de la investigación. En los últimos años, en el estudio de la confiabilidad de la válvula, las válvulas inteligentes son la dirección principal de la investigación. Las válvulas inteligentes tienen la función de evaluar las condiciones de trabajo y la autorregulación en tiempo real. El componente clave en la válvula inteligente es el posicionador digital. El posicionador digital utiliza un microprocesador para posicionar con precisión el actuador de la válvula, monitorear y registrar los datos relevantes de la válvula.

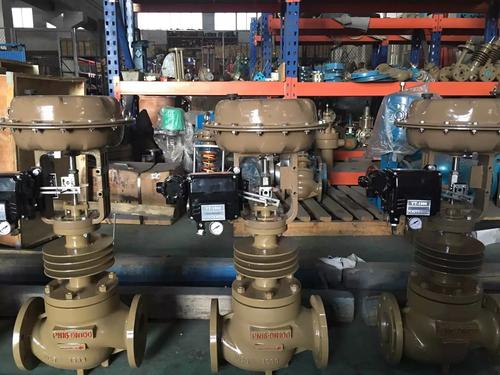

Válvula de control de temperatura del agua de alimentación de la caldera

3. Resistencia de la válvula de la central eléctrica:

La puesta en marcha frecuente de la unidad tiene un impacto particularmente prominente en la resistencia de la válvula y la vida útil de la válvula. Especialmente para la turbina de vapor que usa la válvula reguladora para ajustar la velocidad, el enfoque de investigaciones previas está en el control de la válvula. Ahora parece que no se puede ignorar el problema de la resistencia. No se debe centrar toda la atención en los problemas de control, y se debe prestar atención para fortalecer la investigación sobre la resistencia, la vida útil y el sellado de la válvula, porque son los aspectos más básicos condiciones para el trabajo de la válvula.

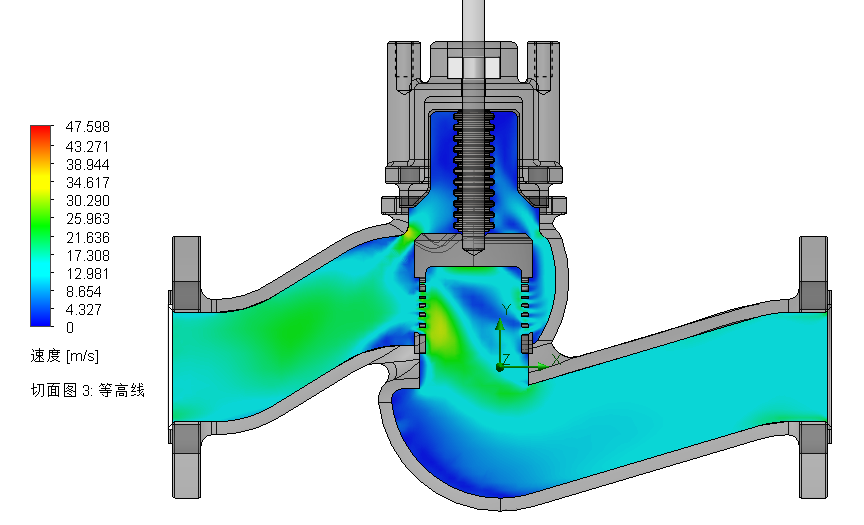

simulación de fuerza de válvulas de globo en planta de energía

A. Debido al arranque frecuente de la unidad, es posible que la válvula de vapor principal original no cumpla con los nuevos requisitos operativos. Debido a que la válvula de vapor principal general está diseñada de acuerdo con la carga básica, su resistencia solo se evalúa de acuerdo con la presión estática, temperatura, y fluencia durante el proceso de diseño, y no hay problema de fatiga de ciclo bajo. Ahora que las condiciones de trabajo han cambiado, el diseño original no necesariamente cumple con los requisitos. Por esta razón, es necesario considerar la fatiga de ciclo bajo Diseño de vida en el proceso de diseño para hacer que las condiciones de diseño sean consistentes con las condiciones de operación a fin de lograr el propósito de extender la vida.

B. Debido a la inexactitud del control de carrera del actuador, el núcleo de la válvula produce una carga de impacto en el asiento de la válvula. En algunas plantas de energía, el asiento de la válvula se rompió y las grietas se lavaron en la turbina de vapor, lo que provocó una caída de la salida de la turbina. Además, para las válvulas de alta presión, hay fenómenos de cavitación, defectos de fundición originales del cuerpo de la válvula y el análisis de la vida útil y la predicción del cuerpo de la válvula después de las grietas son todos dignos de estudio adicional.

4. Fuga de la válvula de la central eléctrica:

R. Las fugas no solo son la causa de la vibración, sino que también las fugas externas pueden causar contaminación, y las fugas internas también pueden causar pérdida de energía. Resolver el problema de fugas puede evitar la vibración del sistema hasta cierto punto y, al mismo tiempo, puede extender la vida útil. del equipo y mejorar la eficiencia.

B. La vida útil de la válvula de alta presión de la unidad supercrítica es a veces muy corta, y el empaque debe reemplazarse después de que la válvula se haya iniciado varias veces. Es necesario investigar un nuevo empaque o diseñar nuevas formas de sellado eficaces para extender la vida útil de dicho empaque. válvulas de alta presión y mejorar la confiabilidad operativa.

Debido a las condiciones especiales de trabajo de las válvulas de las centrales eléctricas, debemos investigar completamente los aspectos anteriores para poder utilizar de forma segura las válvulas de las centrales eléctricas.
