1.     Información general

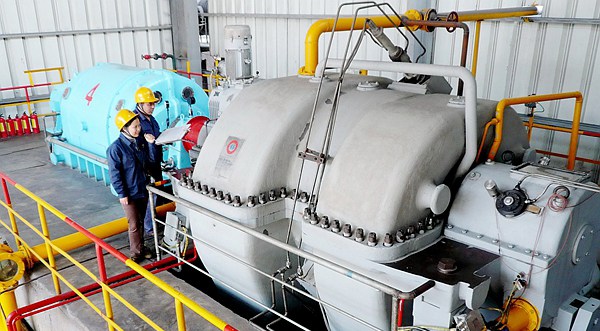

    El aumento de la producción y la demanda de acero ayudará a producir gas de carbón entre las empresas productoras de acero a gran escala. Por ejemplo, el mesón gaseoso producido en el proceso de la ferretería tiende a caracterizarse por alta temperatura, alta presión y gran volumen de aire. Después del sistema de remoción, purificación y lavado de polvo, ingresa a la red de tuberías. Una gran parte del gas de la red de gasoductos puede convertirse en generación y reutilización de energía eléctrica, y finalmente limpiarse en la red de gasoductos. El grupo electrógeno TRT (Unidad de turbina de recuperación de gas superior de horno alto) de tamaño mediano es uno de los equipos importantes en el proceso de producción, el generador TRT ahorra energía y reduce el consumo, protege el medio ambiente, construye un tipo de ahorro de recursos y reduce el costo de producción de acero. Su operación segura y confiable juega un papel decisivo en la producción de acero. El uso de tecnología y dispositivos TRT para generar electricidad también obtiene beneficios adicionales del proyecto. No se proporcionó texto alternativo para esta imagen

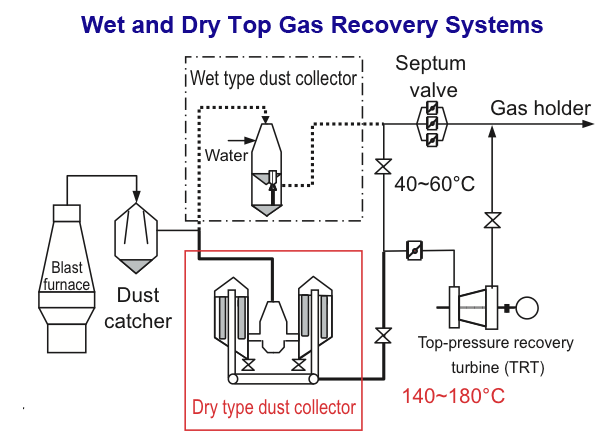

2.   Introducción al flujo del proceso TRT

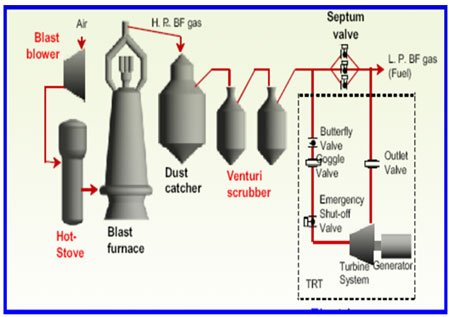

El gas producido por el alto horno se limpia a través de la torre de lavado de gas Bischoff a través de la eliminación de polvo, y la válvula de mariposa, la válvula de aleta de entrada y la válvula de cierre rápido se activan a través de la entrada y luego ingresan a la turbina TRT para expandirse. y realizar trabajo. La turbina TRT accionada impulsa el generador para generar electricidad. El gas después del trabajo ingresa a la red de tuberías de baja presión de gas neto a través de la válvula de mariposa de salida y la válvula de mariposa eléctrica de salida. Tres juegos de válvulas de bypass de apertura rápida están conectados en paralelo antes de la válvula de arranque de entrada y después de la salida de la turbina. Cuando el TRT se apaga normalmente o en una parada de emergencia debido a una falla, la válvula de corte rápido de entrada se corta rápi

damente, los tres conjuntos de derivaciones se abren rápidamente y el gas ingresa a la red de tuberías de gas de baja presión a través del bypass válvula de apertura rápida.

3. Componentes de TRT

Todo el sistema TRT consta de una turbina principal, un gran sistema de válvulas, un sistema de distribución de energía de alto y bajo voltaje, un sistema de suministro y drenaje de agua, un sistema de aceite lubricante, un sistema de aceite de potencia, un sistema de sellado de nitrógeno, un servocontrol hidráulico. sistema y un sistema de control automático.

4. Papel del posicionador inteligente en TRT

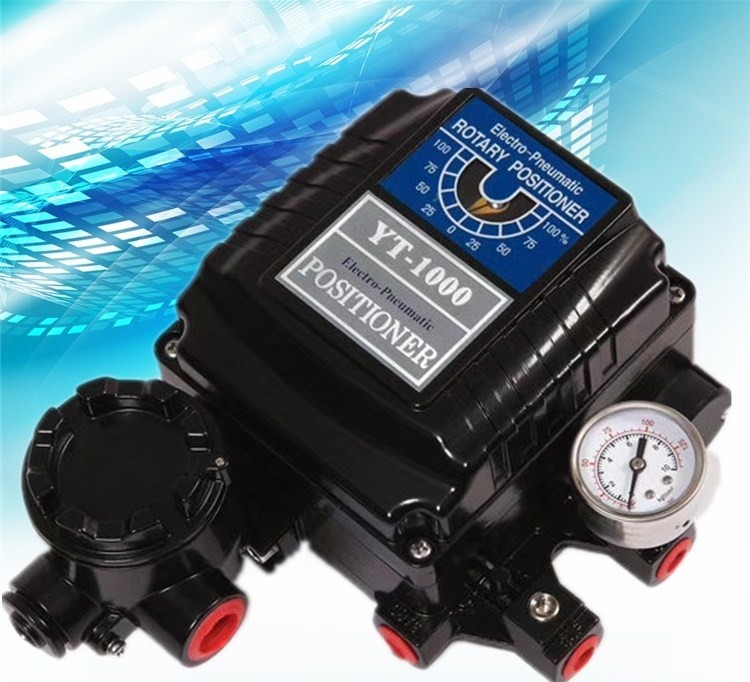

En el sistema de drenaje y suministro de agua de control de instrumentos, el posicionador de la válvula es un vínculo importante. Debido a que la condensación de gas en la tubería TRT produce una gran cantidad de drenaje, para evitar la acumulación de polvo de la hoja silenciosa permeable, el enfriamiento continuo o intermitente por aspersión de agua y la limpieza de la hoja estática produce drenaje. Por lo tanto, se requiere una válvula reguladora neumática para controlar y ajustar el nivel de drenaje. Entre ellos, el posicionador de válvula de nivel de drenaje entre electrodos 5 # TRT original (tipo YT-1000LS + PTM) a menudo tiene muchos fenómenos de falla diferentes en uso. Después de análisis e investigación, se confirma que el posicionador de válvula tiene ciertos defectos de diseño y problemas de calidad. Con el fin de garantizar el funcionamiento normal del sistema de drenaje por aspersión de aspersión estática del generador de turbina TRT, modifiqué este tipo de posicionador de válvulas y obtuve buenos resultados.

5. Problemas e impactos del posicionador de la válvula de nivel de líquido TRT

(1) La vida útil del posicionador de válvula de repuestos suministrado ha expirado y no se pueden adquirir repuestos originales debido a fallas frecuentes.

(2) A menudo ocurren cortes de energía inexplicables, lo que hace que la válvula reguladora pierda el control. Debe apagarse y reiniciarse antes de que pueda volver a la normalidad. Verifique si la conexión de los componentes del tablero de control es firme, verifique la conexión a tierra del blindaje de la señal, verifique la conexión a tierra del equipo en sí, las verificaciones anteriores son normales y no se puede detectar la falla de energía.

(3) No existe un manual de instrucciones para el posicionador de válvulas y existe un problema que no se puede restablecer ni depurar.

(4) El potenciómetro de la válvula a menudo no muestra ninguna señal de retroalimentación, lo que conduce a un control de nivel inestable del tanque de nivel de agua y el sistema no puede ajustarse automáticamente normalmente.

(5) A menudo se produce una salida incontrolada del circuito de gas del posicionador de la válvula, lo que hace que la válvula reguladora pierda el control. Se ha comprobado que algunos piezoEP no funcionan cuando la temperatura ambiente es inferior a -15 ℃. Después de la inspección y verificación, es causado por la falla del piezoEP en el amplificador de conversión. El posicionador de la válvula está a -30 ℃. No puede cumplir los requisitos de las normas técnicas en absoluto, ni puede cumplir los requisitos de las condiciones de temperatura locales.

(6) El posicionador de la válvula controla el ajuste del nivel de agua del tanque de nivel de agua entre etapas. Cuando la válvula reguladora está fuera de control, el nivel del agua es demasiado alto para que el agua entre en la turbina y cause daños a las paletas del estator. Al mismo tiempo, es fácil provocar fluctuaciones en la presión del gas y afectar directamente la presión de entrada de la turbina. Y afectar la presión superior del alto horno en casos graves. Cuando el nivel del agua es demasiado bajo, es fácil causar fugas de gas y envenenamiento personal.

6. el plan de transformación del posicionador EP inteligente

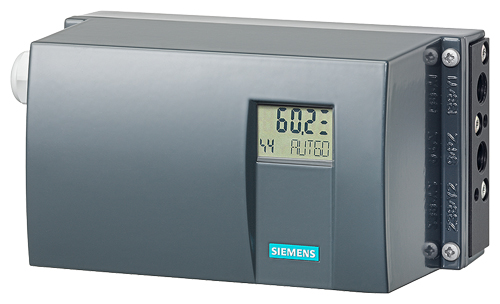

La evolución del posicionador de válvulas se desarrolla a partir del convertidor eléctrico. Agrega la palanca de retroalimentación al posicionador de la válvula sobre la base del convertidor eléctrico, lo que lo convierte en un sistema de circuito cerrado. También se ha desarrollado de un posicionador de válvula analógico a un posicionador de válvula inteligente. Ahora el grupo electrógeno TRT 5 # usa el antiguo posicionador inteligente, y los grupos electrógenos TRT 6 # y 7 # usan el nuevo posicionador de válvula Siemens. El principio de funcionamiento del posicionador EP inteligente SIPART PS2 es completamente diferente al de los posicionadores tradicionales. Se utiliza un microprocesador para comparar el punto de ajuste y la retroalimentación de posición. Si el microprocesador detecta una desviación, utiliza un programa de conmutación de cinco pasos para controlar el piezoEP, que a su vez regula el flujo de aire hacia la cámara de aire del actuador. El piezoEP convierte el comando de control en un incremento de desplazamiento neumático, cuando la desviación del control es grande (zona de alta velocidad). El posicionador emite una señal continua; cuando la desviación de control no es grande (zona de baja velocidad), el posicionador emite pulsos continuamente; cuando la desviación del controlador es pequeña (estado de zona muerta adaptable o ajustable), no hay salida de comando de control.

La función del posicionador de la válvula es recibir la señal de corriente de 4-20 mA del PLC, hacer que la válvula reguladora actúe y utilizar el desplazamiento del vástago de la válvula para retroalimentación. La señal de desplazamiento se compara directamente con la posición de la válvula para mejorar la linealidad de la carrera del vástago de la válvula y superar las Varias fuerzas de fricción adicionales eliminan la influencia de la fuerza desequilibrada generada por el medio ajustado en la válvula, de modo que la posición de la válvula corresponde a la Señal de corriente 4-20mA dada por el PLC para lograr el posicionamiento correcto.

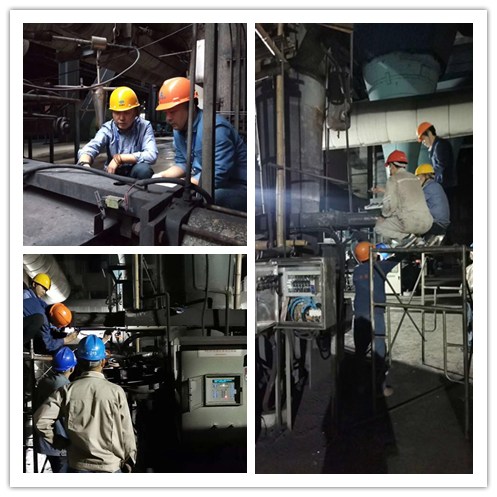

7. pasos de implementación y depuración de la modificación del posicionador de válvulas

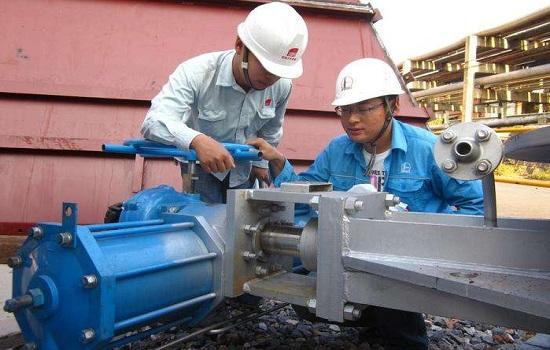

(1) Pasos de construcción para la modificación del posicionador de válvulas

Registre los diversos parámetros del posicionador de válvula original: modo de control, dirección de conmutación, dirección de acción, ajuste de alarma y características de la válvula.

Para hacer un soporte de fijación adecuado, primero elija un bloque de amortiguación adecuado para resolver el problema de los métodos de instalación inconsistentes de los dos posicionadores de válvula. Debido a que el posicionador de válvula original es más alto que el posicionador de válvula Siemens, el posicionador de válvula debe ser más alto.

Elija el método de fijación de acuerdo con los requisitos: fijación de placa o fijación de tirante, ya sea que sea necesario procesar la placa de respaldo, use el soporte de desperdicio para hacer que los soportes fijos delanteros y traseros tengan el mismo tamaño, para resolver el problema de la asimetría del paso del hoyo. La parte más complicada de la construcción es la fijación de la biela del nuevo posicionador de válvula. La biela del posicionador de válvula original no coincide con el posicionador de válvula existente. La biela del posicionador abandonado se usa para la transformación, y la biela superior del posicionador original se usa en la etapa inicial. , Con la función de bloqueo también se puede ajustar la longitud. Sin embargo, debido a que el orificio de la biela original es demasiado pequeño, es necesario volver a perforarlo y expandirlo, y luego romperlo para que alcance la longitud requerida, y luego tratarlo con un tornillo de bloqueo para que pueda conectarse al actuador.

(2) Depuración de encendido de la modificación del posicionador de válvula

Antes de encender, conecte la fuente de señal de 4-20 mA para control de entrada a los terminales 6 y 7 (6+, 7-). Después del encendido, el posicionador muestra NOINI, es decir, no se descarga ningún programa. Hay un cuboide amarillo encima y debajo del posicionador de la válvula, que se puede ajustar manualmente. El ángulo ajustable es (33% / 90%) 33% o 90% que se selecciona con un destornillador. Si la carrera de la válvula es pequeña, ajuste el cuboide amarillo hacia la parte inferior y el ángulo se puede ajustar al 33%; si la carrera de la válvula es grande, ajuste el cuboide hacia arriba y el ángulo se puede ajustar al 90%. También es posible abrir la posición real de la válvula al 50% y luego ajustar el engranaje (es decir, el potenciómetro) debajo del posicionador para abrirlo también a la posición del 50% (que se muestra en la pantalla). Presione el pequeño botón de mano del posicionador de la válvula durante más de 5 segundos para ingresar a la configuración del menú. Presione la tecla de mano pequeña nuevamente para ingresar el primer elemento de configuración YFCT para seleccionar el tipo de actuador. Después de la selección, presione la tecla de mano pequeña nuevamente para ingresar el segundo elemento de configuración YAGL, seleccione el ángulo ajustable, ajuste con las teclas más y menos, e ingrese el cuarto elemento como arriba Calibración automática INITA, presione la tecla más durante más de 5 segundos para entrar en la fase de calibración automática. Una vez completados los pasos, la pantalla muestra FINSH, lo que indica que la calibración automática está completa.

Finalmente, ante los problemas y defectos que ocurrieron en la operación reciente del posicionador de válvula del sistema de suministro y drenaje de agua, modificamos el posicionador de válvula de nivel entre electrodos TRT para satisfacer las necesidades de producción y obtuvimos los resultados esperados.
